अनुचित 316 लिक्विड कूलिंग पाइप को मोड़ने न दें जिससे आपकी फ्लूइड गतिशीलता खराब हो जाए
A 316 तरल शीतलन पाइपजो बेंडर को झुर्रीदार भीतरी दीवार या चपटा अंडाकार क्रॉस - अनुभाग के साथ छोड़ देता है, वह स्वयं की घोषणा नहीं करता है। यह साफ-सुथरा आता है, टोकरे में ठीक दिखता है और नुकसान का खुलासा तभी करता है जब आपका शीतलक लूप गर्म हो जाता है। यह विफलता मोड है जिसे अधिकांश खरीदार कभी भी - के लिए निरीक्षण नहीं करते हैं और यह 316 तरल शीतलन पाइप मोड़ पर शुरू होता है।
क्या बुरा है316 तरल शीतलक पाइपझुकना वास्तव में आपकी कीमत है
मोड़ वह जगह है जहां द्रव की गतिशीलता का सबसे कठिन परीक्षण किया जाता है। वक्र में प्रवेश करने वाला शीतलक बाहरी दीवार पर गति करता है और भीतरी दीवार पर धीमा हो जाता है। जब मोड़ ज्यामिति गलत होती है, तो वह वेग अंतर अशांति, फंसी हुई हवा और हॉटस्पॉट में बदल जाता है, जिसकी आपके थर्मल मॉडल ने कभी भविष्यवाणी नहीं की थी।
अनुचित रूप से मुड़े हुए 316 लिक्विड कूलिंग पाइप पर तीन विफलता हस्ताक्षर बार-बार दिखाई देते हैं:
- भीतरी -दीवार पर झुर्रियाँस्थानीय खुरदरापन बढ़ाता है, और अशांत प्रवाह दबाव को उस डिज़ाइन बिंदु से ऊपर ले जाता है जिसके लिए आपके पंप का आकार निर्धारित किया गया था।
- मोड़ पर अंडाकारताप्रभावी प्रवाह क्षेत्र को कम कर देता है, जिससे ठंडी प्लेट पर आपका शीतलक वेग गर्मी को दूर ले जाने के लिए आवश्यक सीमा से नीचे आ जाता है।
- बाहरी त्रिज्या पर दीवार का पतला होनाऊपर से {{0}खिंचाव सीधे चलने की तुलना में पतला खंड छोड़ता है - ठीक वही स्थान है जहां ग्लाइकोल शीतलक में क्लोराइड जमा होना शुरू होता है।
यदि इनमें से कोई भी परिचित लगता है, तो यह समस्या है परिशुद्धता -बेंट 316 लिक्विड कूलिंग पाइप को स्रोत पर हटाने के लिए इंजीनियर किया गया है।
क्यों316 तरल शीतलक पाइपझुकना एक इंजीनियरिंग निर्णय है, निर्माण कार्य नहीं
सीधे तौर पर आपके द्वारा चुनी गई सामग्री पूरी कहानी नहीं है। 316L में मोलिब्डेनम और कम {{1}कार्बन रसायन ग्लाइकोल युक्त क्लोराइड में जमने का विरोध करते हैं, लेकिन एक मोड़ जो बाहरी दीवार को पतला करता है या आंतरिक सतह पर झुर्रियां डालता है, वह स्थानीय स्तर पर मिश्र धातु के लाभ को हरा देता है। द्रव प्रदर्शन वक्र पर रहता है या मर जाता है।
यहां शीतलक सेवा के लिए नियंत्रित बेंडिंग को सामान्य ट्यूब बेंडिंग से अलग किया गया है:
- ट्यूब के अंदर मैंड्रेल सपोर्टआंतरिक दीवार को चिकना रखता है और चाप के माध्यम से अंडाकारता को नीचे रखता है, इसलिए प्रवाह पथ वहीं गोल रहता है जहां वेग चरम पर होता है।
- मोड़ के पार दीवार की मोटाई की ट्रैकिंगपुष्टि करता है कि बाहरी त्रिज्या आपके दबाव मार्जिन से नीचे पतला नहीं है - सीधे चलने पर एएसटीएम ए312 आयामी सीमा के अनुसार सत्यापित, उसी मानक से मेल खाने वाली मोड़ ज्यामिति के साथ।
- फिटिंग जोड़ के मोड़ पर कक्षीय वेल्डिंगआईएसओ 3834 के तहत प्रबंधित, वेल्ड स्थिरता रखता है जहां एक रिसाव पूरे रैक को नीचे ले जाएगा।
एक अंतर पर रुकने लायक है: एक छोटी सी झुर्रियाँ जो आप देख सकते हैं वह अक्सर एक समोच्च त्रुटि की नोक होती है जिसे आप नहीं देख सकते। किसी भी चीज़ के दृश्य रूप से विफल होने से पहले खुरदरापन और अंडाकारता दोनों ही गर्मी हस्तांतरण को ख़राब कर देते हैं। एक डेटा सेंटर इंफ्रास्ट्रक्चर लीड ने हमारे इंजीनियरों को बताया, "हम वर्तमान में अपने एआई सर्वर रैक को अपग्रेड कर रहे हैं, और रिसाव हमारी सबसे बड़ी चिंताओं में से एक है।" एक मोड़ जो अपनी ज्यामिति को धारण करता है वह रक्षा की पहली पंक्ति है।
ए की वास्तविक लागत316 तरल शीतलक पाइपबेंड जो इंस्टालेशन के बाद विफल हो जाता है
विचार करें कि लागत कैसे बढ़ती है। बेंड ट्यूब की कीमत का एक छोटा सा अंश है। गलत होने का नतीजा यह नहीं है.
बेंच पर विफलता का पता नहीं चला है. यह धीमे दबाव बहाव, मैनिफोल्ड के नीचे एक पोखर, या एक जोड़ के रूप में प्रकट होता है जो थर्मल साइक्लिंग के हफ्तों के बाद रोता है। तब तक सिस्टम स्थापित हो चुका होता है, रैक भर जाता है, और फिक्स का मतलब है लूप को ख़त्म करना, कनेक्शन तोड़ना, और असेंबली को फिर से योग्य बनाना।
यह वह जगह है जहां बैच स्थिरता आपकी कुल लागत तय करती है। एक आपूर्तिकर्ता जिसका नमूना मोड़ निरीक्षण में पास हो जाता है, लेकिन जिसका उत्पादन मोड़ बाहरी व्यास, दीवार की मोटाई, या मोड़ त्रिज्या बलों में बह जाता है, आपकी असेंबली लाइन में फिर से काम करता है। जैसा कि एक खरीद प्रबंधक ने कहा: "सबसे बड़ी चिंता नमूना गुणवत्ता नहीं है, बल्कि यह है कि क्या प्रत्येक बैच समान मानक बनाए रख सकता है।"
चाइना सुपर टेक प्रत्येक 316 लिक्विड कूलिंग पाइप पर उस जोखिम को कैसे नियंत्रित करता है:
- आने वाली सामग्री का सत्यापन- एकल ट्यूब बनने से पहले प्रत्येक 316एल ऊष्मा की जांच उसके मिल प्रमाणपत्र के अनुसार स्पेक्ट्रोमीटर द्वारा की जाती है।
- बनाने और मोड़ने के माध्यम से आयामी नियंत्रण- बाहरी व्यास, दीवार की मोटाई और मोड़ ज्यामिति को ड्राइंग सहनशीलता के आधार पर मापा जाता है, नेत्रगोलक के आधार पर नहीं।
- आंतरिक सतह उपचार- पॉलिशिंग, पिकलिंग और निष्क्रियता आंतरिक खुरदरापन को 0.4 μm से कम या उसके बराबर Ra तक लाती है, इसलिए मोड़ एक कण जाल नहीं बनता है।
- शिपमेंट से पहले 100% रिसाव निरीक्षण- प्रत्येक मुड़ी हुई ट्यूब का दबाव और रिसाव परीक्षण किया जाता है, इसलिए रोता हुआ जोड़ आपकी साइट तक कभी नहीं पहुंचता है।
सामग्री और निरीक्षण रिकॉर्ड शिपमेंट के साथ यात्रा करते हैं, जिससे आपूर्तिकर्ता ऑडिट छोटा हो जाता है, जिससे कई खरीदार फंस जाते हैं। आईएसओ 9001 प्रमाणित आपूर्तिकर्ता को इसे साबित करने के लिए उत्पाद और संपूर्ण गुणवत्ता दस्तावेज दोनों उपलब्ध कराने चाहिए।
कैसे निर्दिष्ट करें a316 तरल शीतलक पाइपझुकें ताकि यह अपनी ज्यामिति बनाए रखे
आपको ट्यूब झुकने वाला विशेषज्ञ बनने की आवश्यकता नहीं है। आपको चार चीजें स्पष्ट रूप से निर्दिष्ट करने की आवश्यकता है, और पुष्टि करें कि आपका आपूर्तिकर्ता उन्हें पकड़ सकता है।
| विनिर्देश | क्या नियंत्रित करें? | यह आपके लूप की सुरक्षा क्यों करता है? |
| मोड़ त्रिज्या (सीएलआर) | आपके OD के लिए न्यूनतम केंद्र रेखा त्रिज्या | बहुत अधिक तंग त्रिज्या बाहरी चाप पर दीवार को पतला कर देती है |
| मोड़ पर अंडाकारता | गोल से अधिकतम % विचलन | प्रभावी प्रवाह क्षेत्र और शीतलक वेग को सुरक्षित रखता है |
| मोड़ने के बाद दीवार की मोटाई | बाहरी त्रिज्या पर न्यूनतम बरकरार दीवार | आपके डिज़ाइन द्वारा ग्रहण किए गए दबाव मार्जिन को बनाए रखता है |
| आंतरिक सतह खत्म | मोड़ पर रा मान | अशांति और कण संचय को रोकता है |
इन्हें ड्राइंग पर लगाएं. एक आपूर्तिकर्ता जो इन चारों के विरुद्ध बोली लगा सकता है वह झुकने वाला भागीदार है; जो केवल ट्यूब ओडी उद्धृत करता है वह ट्यूब विक्रेता है।

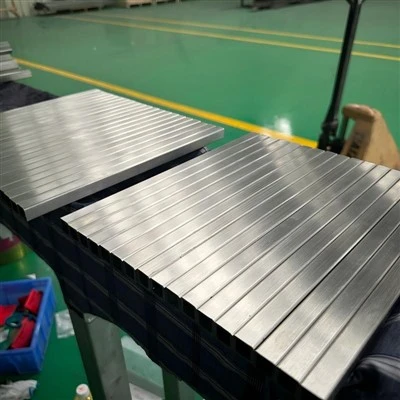

हमारा विनिर्माण 10×10 मिमी से 80×80 मिमी वर्ग खंड, 0.5-3.0 मिमी दीवार की मोटाई और 6000 मिमी तक की लंबाई वाले अनुकूलित 316 तरल शीतलन पाइप का समर्थन करता है, जिसमें ड्राइंग के लिए निर्मित मुड़ी हुई ट्यूब और मैनिफोल्ड होते हैं। 12,000 टन की वार्षिक क्षमता के साथ, एक बड़ा बेंट - ट्यूब ऑर्डर आपके लीड समय को 7 दिनों से 21-दिन की कतार में धकेले बिना समानांतर उत्पादन लाइनों में बदल जाता है।
ए चुनना316 तरल शीतलक पाइपमोड़ों के लिए आपूर्तिकर्ता जिस पर आप भरोसा कर सकते हैं
झुकने की गुणवत्ता एक विनिर्माण क्षमता का प्रश्न है, मूल्य निर्धारण का प्रश्न नहीं। तीन चेक दोनों को अलग करते हैं।
सबसे पहले, पूछें कि झुकने का काम कौन करता है। घर को एक छत के नीचे बनाने और मोड़ने से समन्वय का अंतर दूर हो जाता है, जहां एक आपूर्तिकर्ता बाहरी बेंडर को दोष देता है और किसी के पास ज्यामिति नहीं होती है। चाइना सुपर टेक घर में सामग्री निरीक्षण, निर्माण, झुकने, वेल्डिंग, सतह उपचार और अंतिम निरीक्षण चलाता है।
दूसरा, पूछें कि वेल्ड और मोड़ की गुणवत्ता कैसे सत्यापित की जाती है। झुकना और वेल्डिंग दो प्रक्रिया चरण हैं जहां शीतलक रिसाव उत्पन्न होता है। आईएसओ 3834 वेल्डिंग प्रबंधन और शिपमेंट बंद होने से पहले 100% रिसाव निरीक्षण।
तीसरा, कीमत पूछने से पहले दस्तावेज़ मांग लें। ISO 9001 के तहत, सामग्री प्रमाणपत्र, आयामी रिकॉर्ड और लीक परीक्षण परिणाम मानक आउटपुट हैं - अनुकूल नहीं। 11 वर्षों और 20+ देशों में, जिन परियोजनाओं के लिए स्वच्छ ऑडिट ट्रेल की आवश्यकता होती है, वे यहां नियमित हैं, और एक तकनीकी इंजीनियर 24 घंटों के भीतर ड्राइंग प्रश्नों का उत्तर देता है।
आपके अगले प्रोजेक्ट में झुकने की विफलता को रोकने के लिए व्यावहारिक कदम
- केवल ओडी ही नहीं, बल्कि मोड़ त्रिज्या, अंडाकारता सीमा, बरकरार दीवार की मोटाई, और भीतरी{0}}सतह रा को ड्राइंग पर - सभी चार पर रखें।
- पूर्ण रन को मंजूरी देने से पहले आयामी रिपोर्ट के साथ बेंड नमूनों का अनुरोध करें।
- आपूर्तिकर्ता द्वारा घर में मोड़ और वेल्ड की पुष्टि करें, और उनके द्वारा बताए गए वेल्ड प्रक्रिया नियंत्रण का निरीक्षण करें।
- प्रत्येक शिपमेंट के साथ 100% लीक टेस्ट रिकॉर्ड की आवश्यकता है, नमूना रिपोर्ट की नहीं।
- ग्लाइकोल और क्लोराइड के लिए सामग्री को शीतलक {{0}L और क्लोराइड के लिए {{1}बेयरिंग लूप से मिलाएं; शुद्ध और विआयनीकृत पानी के लिए 304।
316 लिक्विड कूलिंग पाइप बेंड्स के बारे में सामान्य प्रश्न
प्रश्न: अंडाकार या झुर्रीदार 316 लिक्विड कूलिंग पाइप के मुड़ने का क्या कारण है?
उत्तर: झुकने के दौरान अपर्याप्त आंतरिक खराद का समर्थन सामान्य कारण है। भीतरी दीवार को पकड़ने के लिए एक मेन्ड्रेल के बिना, ट्यूब तटस्थ अक्ष की ओर ढह जाती है, जिससे अंडाकारता और आंतरिक दीवार पर झुर्रियां पैदा हो जाती हैं। मेन्ड्रेल समर्थन के साथ नियंत्रित झुकने से क्रॉस-सेक्शन गोल रहता है और आंतरिक सतह चाप के माध्यम से चिकनी रहती है, जिससे ठंडी प्लेट पर प्रवाह क्षेत्र और शीतलक वेग संरक्षित रहता है।
प्रश्न: क्या झुकने से 316 लिक्विड कूलिंग पाइप कमजोर हो जाता है?
उ: झुकने से बाहरी दीवार पतली हो जाती है और सामग्री स्थानीय स्तर पर सख्त हो सकती है। जोखिम तब प्रबंधनीय होता है जब प्रक्रिया दीवार की बरकरार मोटाई को नियंत्रित करती है और ड्राइंग में मोड़ ज्यामिति रखती है। अपने दबाव मार्जिन के विरुद्ध बाहरी त्रिज्या पर बनाए रखी गई न्यूनतम दीवार को सत्यापित करें, और पुष्टि करें कि ड्राइंग के अनुसार मोड़ का निरीक्षण किया गया है - सीधे चलने की सीमाएं एएसटीएम ए312 द्वारा नियंत्रित होती हैं, और मोड़ में समतुल्य अखंडता होनी चाहिए।
प्रश्न: क्या आप 316 लिक्विड कूलिंग पाइप को मेरे कस्टम त्रिज्या और लंबाई के अनुसार मोड़ सकते हैं?
उत्तर: हाँ. हम ड्राइंग के लिए मुड़ी हुई ट्यूब और मैनिफोल्ड तैयार करते हैं, जो 10×10 मिमी से 80×80 मिमी वर्ग खंड, 0.5-3.0 मिमी दीवार की मोटाई और 6000 मिमी तक की लंबाई का समर्थन करते हैं। अपनी ड्राइंग को मोड़ त्रिज्या और ज्यामिति के साथ भेजें और हमारी इंजीनियरिंग टीम तकनीकी प्रश्नों पर 24 घंटे की प्रतिक्रिया के साथ, उत्पादन से पहले इसकी समीक्षा करती है।
प्रश्न: आप फिटिंग वेल्ड के मोड़ पर रिसाव को कैसे रोकते हैं?
ए: वेल्डिंग को आईएसओ 3834 के तहत नियंत्रित किया जाता है, लगातार प्रवेश के लिए कक्षीय वेल्डिंग तकनीक का उपयोग किया जाता है, और प्रत्येक बेंट असेंबली को शिपमेंट से पहले 100% रिसाव निरीक्षण प्राप्त होता है। यह कूलेंट लूप में दो उच्चतम जोखिम वाले रिसाव बिंदुओं - मोड़ और वेल्ड जोड़ - को बंद कर देता है, इसलिए दोष हमारे फर्श पर पकड़ा जाता है, आपके रैक पर नहीं।
प्रश्न: लिक्विड कूलिंग बेंड की आंतरिक सतह कैसी होनी चाहिए?
ए: सटीक शीतलन के लिए, आंतरिक सतह खुरदरापन को रा से कम या 0.4 माइक्रोन के बराबर लक्षित करें। एक चिकनी मोड़ वाली सतह कण संचय को कम करती है और शीतलक परिसंचरण को स्थिर रखती है। हमारी पॉलिशिंग, पिकलिंग और पैसिवेशन प्रक्रिया इस मुकाम तक पहुंचती है, जो उस मोड़ पर सबसे ज्यादा मायने रखती है जहां प्रवाह तेज होता है और संदूषण जमने की सबसे अधिक संभावना होती है।
अपने 316 लिक्विड कूलिंग पाइप को पहली बार ठीक से मोड़ें
एक मोड़ एक छोटी लाइन आइटम है। एक असफल मोड़ एक सूखा हुआ लूप, एक पुनः योग्य असेंबली और एक प्रोजेक्ट टाइमलाइन है जिसे आप पुनर्प्राप्त नहीं कर सकते हैं। उन दो परिणामों के बीच का अंतर प्रक्रिया नियंत्रण है जिसे आप सत्यापित कर सकते हैं।
हमें अपनी ड्राइंग - मोड़ त्रिज्या, अंडाकारता सीमा, बरकरार दीवार, और आंतरिक {{1}सतह रा - भेजें और एक विनिर्माण इंजीनियर इसकी समीक्षा करता है और 24 घंटों के भीतर जवाब देता है। हम व्यवहार्यता की पुष्टि करेंगे, बेंड ज्योमेट्री का प्रस्ताव देंगे, और आपके विनिर्देशन के अनुसार बेंट 316 लिक्विड कूलिंग पाइप का उद्धरण देंगे, जिसमें सामग्री प्रमाण पत्र और रिसाव परीक्षण रिकॉर्ड शामिल होंगे।
आयामी रिपोर्ट के साथ मोड़ के नमूने मांगें। ऑर्डर देने से पहले ज्यामिति का परीक्षण करें।
