316 मैनिफ़ोल्ड नकली सामग्री का पता कैसे लगाएं

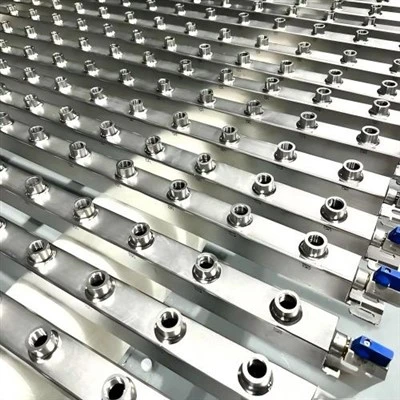

आपके रिसीविंग डॉक पर 316 लिक्विड कूलिंग मैनिफोल्ड आता है। मिल प्रमाणपत्र पर लिखा है "316एल।" कीमत हर दूसरी बोली से 18% कम थी। छह सप्ताह बाद, जिस मैनिफोल्ड को क्लोरीनयुक्त ग्लाइकोल लूप से बचना चाहिए, वह वेल्ड टोज़ पर चाय के रंग का दाग दिखा रहा है। वह घिसाव नहीं है. वह मोलिब्डेनम है जो कभी था ही नहीं।
जापान, जर्मनी और अमेरिका में खरीदार तेजी से 304 स्टेनलेस स्टील प्राप्त कर रहे हैं जो 316 के रूप में बेचा जाता है, या 316 एक वितरक के माध्यम से भेजा जाता है जो हीट नंबर पर फिर से मुहर लगाता है। सामग्री असली स्टील है. मिश्र धातु पदनाम नहीं है. यह आलेख आपको पांच फ़ील्ड - सत्यापन योग्य जांचें - देता है जिनकी लागत एक चुंबक, समाधान की एक बोतल और आपके क्यूसी तकनीक के 20 मिनट के अलावा कुछ भी नहीं है।
304 को 316 लिक्विड कूलिंग मैनिफोल्ड्स के रूप में क्यों बेचा जाता है
304 और 316 के बीच कीमत का अंतर संपूर्ण उद्देश्य है। एक आपूर्तिकर्ता जो 304 का स्थानापन्न करता है वह मोलिब्डेनम लागत रखता है और अंतर को वहन करता है। 5 टन के ऑर्डर पर, यह अंतर USD में पाँच अंकों में चलता है।
प्रतिस्थापन को पकड़ना कठिन है क्योंकि दोनों ग्रेड धातुकर्म की दृष्टि से करीब हैं। दोनों ऑस्टेनिटिक हैं। एनील्ड अवस्था में दोनों गैर-चुंबकीय हैं। दोनों को एक जैसी मिरर फ़िनिश में पॉलिश किया जाता है।
सेवा में जो होता है वही उन्हें अलग करता है। डेटा सेंटर सीडीयू लूप में ग्लाइकोल आधारित शीतलक वर्षों के शीर्ष चक्रों के दौरान क्लोराइड को केंद्रित करते हैं। उन लूपों के लिए इंजीनियर किया गया 316L मैनिफोल्ड क्लोराइड पिटिंग को सहन करता है। 0.4 माइक्रोमीटर से कम या उसके बराबर समान Ra वाला 304 मैनिफोल्ड 12-24 महीनों के भीतर वेल्ड हीट - प्रभावित क्षेत्र में गड्ढा बनाना शुरू कर देता है। जब तक आप धुंधलापन देखते हैं, तब तक गड्ढा दीवार को तोड़ चुका होता है।
तीन प्रतिस्थापन पैटर्न बाजार पर हावी हैं:
जांचें 1 - एएसटीएम ए312 के विरुद्ध मिल प्रमाणपत्र पढ़ें, शब्द "316" नहीं
एक वास्तविक 316L मिल प्रमाणपत्र मानक का नाम देता है, न कि केवल ग्रेड का। गवर्निंग स्पेक के रूप में "एएसटीएम ए312 / ए312एम" या "जेआईएस जी3459" को देखें, फिर स्पेक सीमाओं के विरुद्ध तीन संख्याओं को सत्यापित करें।
| तत्व | 316एल आवश्यकता (एएसटीएम ए312) | 304 आवश्यकता | भयसूचक चिह्न |
|---|---|---|---|
| मोलिब्डेनम (मो) | 2.00–3.00% | आवश्यक नहीं (0.75% अवशिष्ट से कम या उसके बराबर) | मो सूचीबद्ध लेकिन 2.00% से कम |
| निकेल (नी) | 10.0–14.0% | 8.0–10.5% | "316" लेबल के साथ 8.2% पर नी |
| कार्बन (सी) | 0.030% से कम या उसके बराबर | 0.08% से कम या उसके बराबर | सी "एल" ग्रेड पर 0.030% से ऊपर |
एक प्रमाणपत्र जो ASTM A312 या JIS G3459 का नाम लिए बिना "316" सूचीबद्ध करता है, वह प्रमाणपत्र नहीं है। यह कागज की शीट पर एक ग्रेड शब्द है। आपूर्तिकर्ता से मूल मिल हीट नंबर और जारी करने वाले मिल का नाम - पूछें, वास्तविक हीट को एक विशिष्ट मेल्ट में खोजा जा सकता है, और नकली विक्रेता वैध ऑर्डर से हीट नंबरों का पुन: उपयोग करते हैं।
आपूर्तिकर्ता की सामग्री परीक्षण रिपोर्ट प्रतिधारण नीति के विरुद्ध हीट संख्या की जांच करें। ISO 9001 के तहत, बैच ट्रैसेबिलिटी दस्तावेज़ को एक निर्धारित अवधि - के लिए बनाए रखा जाता है, आमतौर पर न्यूनतम 90 दिन। यदि आपूर्तिकर्ता अनुरोध पर मूल मिल प्रमाणपत्र प्रस्तुत नहीं कर सकता है, तो यह दस्तावेज़ीकरण में कमी है, न कि कागजी कार्रवाई में देरी।
जाँच करें 2 - मोलिब्डेनम स्पॉट टेस्ट: 5 मिनट, $30 से कम
मोलिब्डेनम स्पॉट परीक्षण 316 बनाम 304 के लिए सबसे तेज़ फ़ील्ड जांच है। यह दो {{2} भाग अभिकर्मक किट - का उपयोग करता है जो आमतौर पर एक एसिड समाधान होता है जो एक रंग प्रतिक्रिया उत्पन्न करता है जिसकी तीव्रता मो सामग्री से संबंधित होती है।
परीक्षण अर्ध-मात्रात्मक है. यह हर बार पूर्ण 304 प्रतिस्थापन पकड़ेगा और 2.0% से नीचे आने वाले निम्न मो 316 को चिह्नित करेगा। यह 2.8% से 2.4% का समाधान नहीं करेगा - इसके लिए आपको प्रयोगशाला आईसीपी {{10}ओईएस या एक स्पार्क स्पेक्ट्रोमीटर की आवश्यकता है।
महत्वपूर्ण एआई डेटा सेंटर परिनियोजन के लिए, आने वाली गर्मी के लिए एक प्रयोगशाला सत्यापन के साथ स्पॉट परीक्षण को जोड़ें। एक एकल ICP-OES रन एक बार में ASTM A312 के विरुद्ध सभी मिश्रधातु तत्वों की पुष्टि करता है, और रिपोर्ट एक रक्षात्मक गुणवत्ता रिकॉर्ड बन जाती है।
स्पॉट टेस्ट वास्तव में प्राप्तकर्ता टीम को क्या बताता है?यह मुख्य रूप से 316 को निचले -मो स्टेनलेस ग्रेड से अलग करने के लिए एक तेज़ स्क्रीनिंग टूल है। जब अनुप्रयोग महत्वपूर्ण हो तो इसे प्रयोगशाला रासायनिक विश्लेषण के विकल्प के बजाय एक प्राप्त निरीक्षण जांच के रूप में माना जाना चाहिए।
जांचें 3 - कि वेल्ड आपको ग्रेड इंटीग्रिटी के बारे में क्या बताता है
वेल्ड व्यवहार 304 और 316 के बीच मापनीय रूप से भिन्न होता है, और अंतर उन तरीकों से दिखाई देता है जिन्हें प्राप्तकर्ता निरीक्षक पढ़ सकता है।
316L की उच्च मोलिब्डेनम सामग्री वेल्डिंग के दौरान सिग्मा चरण गठन के जोखिम को कम करती है और किसी दिए गए एम्परेज पर थोड़ा गहरा हीट टिंट पैदा करती है। समान मापदंडों के साथ वेल्ड किया गया 304 विकल्प आम तौर पर हल्का, चमकीला रंग दिखाता है - एक अनुभवी टीआईजी वेल्डर मनका रंग को पढ़कर प्रयोगशाला से पहले बेमेल को चिह्नित कर सकता है।
टिंट की तुलना में अधिक ISO 9001 प्रमाणित: 316L वेल्ड, समान वेल्ड स्थितियों के तहत 304 की तुलना में ताप प्रभावित क्षेत्र में थोड़ी अधिक चुंबकीय प्रतिक्रिया प्रदर्शित करते हैं, क्योंकि Mo{4}}असर रसायन डेल्टा{5}फेराइट संतुलन को बदल देता है। यह कोई पास/असफल फ़ील्ड परीक्षण नहीं है, लेकिन यह एक स्क्रीनिंग सिग्नल है जब प्राप्त करने वाला क्यूसी तकनीशियन एक वेल्ड देखता है जिसका टिंट और फेराइट रीडिंग आपूर्तिकर्ता के संदर्भ नमूनों से भिन्न होता है।
मैनिफोल्ड्स के लिए जहां आप पहले से ही एक पुष्टिकृत -316एल ताप से एक संदर्भ नमूना रखते हैं, समान प्रकाश व्यवस्था के तहत दो वेल्डों की तरफ से - तरफ से {{4} तुलना करने से सेकंड के भीतर टिंट अंतर उजागर हो जाता है। संदर्भ नमूना आपूर्तिकर्ता का सबसे बड़ा दायित्व है यदि उन्होंने कभी किसी बैच को प्रतिस्थापित किया है - आपके द्वारा स्वीकार की जाने वाली प्रत्येक गर्मी से एक रखें।
सभी बैचों में आयामी संगति की जाँच करें
नकली सामग्री कभी-कभार ही अकेले दिखाई देती है। ग्रेड को प्रतिस्थापित करने वाले आपूर्तिकर्ता अक्सर एक ही समय में प्रक्रिया सहनशीलता को प्रतिस्थापित करते हैं, क्योंकि समान मार्जिन दबाव दोनों को संचालित करता है।
प्रोटोटाइप मात्रा के ऊपर किसी भी मैनिफोल्ड ऑर्डर पर बैच स्थिरता जांच चलाएँ:
एक नियंत्रित प्रक्रिया से प्राप्त वास्तविक 316L मैनिफोल्ड सटीक तरल शीतलन ट्यूबों के लिए ड्राइंग स्पेक - के लिए OD सहनशीलता रखता है, मशीनी इंटरफेस पर यह आमतौर पर ±0.05 मिमी है। एक प्रतिस्थापित बैच आमतौर पर ±0.15 मिमी या उससे अधिक चौड़ा हो जाता है, और बहाव यादृच्छिक नहीं होता है - यह उत्पादन तिथि के अनुसार क्लस्टर होता है, जिससे स्विच बिंदु का पता चलता है।
इंटरफ़ेस केंद्र से {{1} केंद्र बहाव एक फ़ील्ड लक्षण है जो मेरे द्वारा समीक्षा की गई सऊदी एआई इंफ्रास्ट्रक्चर परियोजना में दिखाई दिया: पहले दो बैचों को साफ-सुथरा स्थापित किया गया था, तीसरे बैच को 40% मैनिफोल्ड्स पर फिर से काम करने की आवश्यकता थी क्योंकि इंटरफ़ेस रिक्ति संभोग विंडो के बाहर चली गई थी। मूल कारण क्वालिफिकेशन रन के बाद सामग्री और प्रक्रिया स्विच में खोजा गया।
अल्ट्रासोनिक दीवार की मोटाई मापने के लिए मिश्र धातु के ध्वनि वेग पर ज्ञात मोटाई के संदर्भ ब्लॉक पर कैलिब्रेट किए गए एक मानक दोहरे तत्व ट्रांसड्यूसर का उपयोग किया जाता है। ध्यान दें कि ध्वनि वेग 304 और 316 - के बीच थोड़ा भिन्न होता है, एक आपूर्तिकर्ता प्रतिस्थापन एक अनकैलिब्रेटेड गेज पर 1-2% की व्यवस्थित मोटाई रीडिंग ऑफसेट उत्पन्न कर सकता है, जो एक अन्य माध्यमिक संकेत है।
जांचें 5 - आपूर्तिकर्ता की गुणवत्ता प्रणाली पढ़ें, नमूना नहीं
आपको प्राप्त नमूना आपूर्तिकर्ता का सर्वोत्तम प्रयास है। आपको 6 महीने बाद जो बैच मिलता है वह उनकी वास्तविक प्रक्रिया है। प्रत्येक आपूर्तिकर्ता को दूसरी डिलीवरी को नियंत्रित करने वाले कारक के आधार पर ग्रेड दें, न कि पहली डिलीवरी को।
316 लिक्विड कूलिंग मैनिफोल्ड सप्लायर में इन सिस्टम लेवल मार्करों को देखें:
इन नियंत्रणों और उत्पादन के 11+ वर्षों, 12,000 टन वार्षिक क्षमता और 600+ ग्राहक परियोजनाओं वाले एक निर्माता के पास गोदी छोड़ने से पहले प्रतिस्थापन को पकड़ने के लिए ट्रैसेबिलिटी बुनियादी ढांचा होता है। एक ट्रेडिंग कंपनी जो तीन मिलों और पुनः लेबल से खरीदती है, उसके पास इनमें से कुछ भी नहीं है।
कार्रवाई के चरण: प्राप्त करने में नकली पहचान का निर्माण करें
सामग्री दस्तावेज़ीकरण
☐ ASTM A312 / JIS G3459 की पहचान की गई
☐ मूल ताप संख्या उपलब्ध है
☐ जारीकर्ता मिल की पहचान की गई
☐ रासायनिक संरचना आवश्यक ग्रेड से मेल खाती है
☐ मोलिब्डेनम सामग्री सत्यापित
भौतिक निरीक्षण
☐ सतह की स्थिति की जाँच की गई
☐ संदर्भ के साथ तुलना में वेल्ड उपस्थिति
☐ आयुध डिपो मापा गया
☐ दीवार की मोटाई मापी गई
☐ इंटरफ़ेस रिक्ति की जाँच की गई
प्रयोगशाला/सत्यापन
☐ मो स्पॉट परीक्षण पूरा हुआ
☐ फोटोग्राफ बरकरार रखा गया
☐ नमूना पता लगाने की क्षमता दर्ज की गई
☐ ICP-OES जहां आवश्यक हो वहां पूरा किया गया
आपूर्तिकर्ता गुणवत्ता प्रणाली
☐ ISO 9001 दस्तावेज़ उपलब्ध है
☐ ISO 3834 दस्तावेज़ उपलब्ध है
☐ लीक-परीक्षण रिकॉर्ड उपलब्ध हैं
☐ हीट ट्रैसेबिलिटी बरकरार रखी गई
☐ आवश्यकता पड़ने पर तृतीय-पक्ष सत्यापन उपलब्ध है
316एल बनाम 304: खरीद निर्णय
सामग्री सत्यापन केवल प्रतिस्थापन का पता लगाने के बारे में नहीं है। खरीद टीम को यह भी समझना चाहिए कि निर्दिष्ट ग्रेड को पहले स्थान पर क्यों चुना गया था।
| खरीद कारक | 304 स्टेनलेस स्टील | 316L स्टेनलेस स्टील | निर्णय संकेत |
|---|---|---|---|
| गड्ढ़ा प्रतिरोध | निचला | मो जोड़ के साथ उच्चतर | क्लोराइड/ग्लाइकोल वातावरण के लिए 316L |
| शुद्ध/विआयनीकृत पानी | सामान्य रूप से उपयुक्त | उपयुक्त | 304 लागत लाभ प्रदान कर सकता है |
| ग्लाइकोल-आधारित शीतलक | आवेदन निर्भर | उच्च संक्षारण प्रतिरोध | शीतलक रसायन शास्त्र का सावधानीपूर्वक मूल्यांकन करें |
| सामग्री लागत | निचला | उच्च | जीवनचक्र जोखिम से तुलना करें |
| महत्वपूर्ण एआई कूलिंग इंफ्रास्ट्रक्चर | परियोजना पर निर्भर | मांगलिक वातावरण के लिए सामान्य विकल्प | सत्यापित रसायन विज्ञान और ट्रेसबिलिटी को प्राथमिकता दें |
व्यापक सामग्री{{0}चयन तुलना के लिए, देखें316 बनाम 304 लिक्विड कूलिंग मैनिफोल्ड्स सामग्री चयन गाइड.
निष्कर्ष: इस ग़लती की कीमत नीचे से चुकानी पड़ती है
नकली 316 लिक्विड कूलिंग मैनिफोल्ड आपकी गोदी में विफल नहीं होता है। यह सीडीयू या रैक लूप के अंदर 12-24 महीनों की सेवा में विफल रहता है, जिसमें पहले से ही शीतलक होता है, पहले से ही लोड होता है, और पहले से ही आपके द्वारा नियोजित रखरखाव विंडो को पार कर चुका होता है। पता लगाने की लागत एक स्पॉट टेस्ट किट और 30 मिनट प्रति हीट है। विफलता लागत में कूलेंट को नीचे की ओर निकालना, एक पुनः पाइप, और रैक को देर से मोड़ना, ऊपर की ओर मोड़ना शामिल है, जिसे रोकने के लिए सस्ते में योजना बनाई जानी चाहिए।
यदि आपकी प्राप्तकर्ता टीम अभी तक आने वाली हीट पर मोलिब्डेनम स्पॉट परीक्षण नहीं चला सकती है, या यदि आप एक 316 लिक्विड कूलिंग मैनिफोल्ड सप्लायर चाहते हैं जो मिल सर्टिफिकेट, आईसीपी -ओईएस रिपोर्ट, और आईएसओ 3834 वेल्ड रिकॉर्ड पहली यूनिट के जहाजों से पहले प्रदान कर सके, तो अपनी मैनिफोल्ड ड्राइंग और आवश्यक ओडी/वॉल/इंटरफ़ेस टॉलरेंस हमारी इंजीनियरिंग टीम को भेजें। हम 24 घंटों के भीतर ड्राइंग समीक्षाओं का जवाब देते हैं, और हम उद्धरण के साथ पुष्टि-316एल संदर्भ नमूने भेजेंगे।
अंतिम अद्यतन: फरवरी 2025
उत्पादन से पहले 316एल मैनिफोल्ड को सत्यापित करने की आवश्यकता है?
समीक्षा के लिए इंजीनियरिंग टीम को अपनी मैनिफोल्ड ड्राइंग, सामग्री की आवश्यकता, ओडी/दीवार सहनशीलता, इंटरफ़ेस रिक्ति और शीतलक विनिर्देश भेजें।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: फ़ील्ड में 316 स्टेनलेस को 304 स्टेनलेस से बताने का सबसे तेज़ तरीका क्या है?ए: मोलिब्डेनम स्पॉट परीक्षण। यह दो भाग अभिकर्मक किट का उपयोग करता है, प्रति नमूना 5 मिनट लेता है, और कई तापों को कवर करने के लिए पर्याप्त परीक्षणों के लिए $30 से कम लागत आती है। 304 बहुत कम या कोई रंग नहीं दिखाता। परीक्षण विश्वसनीय रूप से पूर्ण 304 प्रतिस्थापन को पकड़ता है और एएसटीएम ए312 न्यूनतम से कम -एमओ 316 को चिह्नित करता है, हालांकि यह दो 316एल हीट्स के बीच छोटे अंतर को हल नहीं करेगा।
उ: हाँ, और प्रतिस्थापन आम है। एनील्ड अवस्था में दोनों ग्रेड ऑस्टेनिटिक और गैर-चुंबकीय हैं, इसलिए चुंबक परीक्षण उन्हें अलग नहीं करता है। मिल प्रमाणपत्र प्राथमिक नियंत्रण है, और जाली सर्टिफिकेट या पुन: उपयोग किए गए हीट नंबर इसे हरा देते हैं। मोलिब्डेनम स्पॉट टेस्ट और आईसीपी {{4}ओईएस प्रयोगशाला पुष्टिकरण दो जांच हैं जो स्थापना से पहले प्रतिस्थापन को पकड़ते हैं।
उ: गैर--क्रिटिकल मैनिफोल्ड्स के लिए, प्रति हीट एक नमूने पर स्पॉट परीक्षण पर्याप्त है। एआई डेटा सेंटर और सीडीयू लूप परिनियोजन के लिए जहां विफलता का मतलब कूलेंट ड्रेन {{2}डाउन और रैक विलंब है, स्पॉट टेस्ट को आने वाली गर्मी के लिए एक आईसीपी {{3}ओईएस रन के साथ जोड़ें। प्रयोगशाला रिपोर्ट एएसटीएम ए312 के विरुद्ध सभी मिश्रधातु तत्वों की पुष्टि करती है और आपूर्तिकर्ता समीक्षा के लिए एक रक्षात्मक रिकॉर्ड बन जाती है।
ए: एएसटीएम ए312 316एल ग्रेड के लिए वजन के हिसाब से 2.00-3.00% मोलिब्डेनम निर्दिष्ट करता है। 2.00% से कम Mo दिखाने वाला प्रमाणपत्र या तो निम्न {{6}मिश्र धातु ग्रेड या 316 ताप को इंगित करता है जिसे मिश्रित किया गया है। "एल" निम्न -कार्बन ग्रेड के लिए निकेल 10.0-14.0% और कार्बन 0.030% या उससे कम होना चाहिए।
उत्तर: प्रत्येक आने वाले बैच से 10{3}} टुकड़े के नमूने पर ओडी, दीवार की मोटाई और इंटरफ़ेस केंद्र से {{0} से {1} केंद्र के बीच की दूरी मापें, और सीमा की तुलना एक पुष्टि किए गए {{4} अच्छे संदर्भ बैच से करें - अकेले ड्राइंग से नहीं। एक प्रतिस्थापित बैच आम तौर पर मशीनीकृत इंटरफेस पर ±0.15 मिमी या उससे अधिक चौड़ा हो जाता है, जबकि नियंत्रित प्रक्रिया पर ±0.05 मिमी और उत्पादन तिथि के अनुसार बहाव क्लस्टर हो जाता है।
उत्तर: आईएसओ 3834 वेल्डिंग गुणवत्ता प्रमाणन की तलाश करें, जो वेल्डर योग्यता और वेल्ड प्रक्रिया नियंत्रण को नियंत्रित करता है, साथ ही दस्तावेजी सामग्री परीक्षण रिपोर्ट प्रतिधारण नीति के साथ आईएसओ 9001 गुणवत्ता प्रबंधन भी करता है। लिक्विड कूलिंग मैनिफ़ोल्ड के लिए, रिकॉर्ड किए गए परिणामों के साथ परिभाषित परीक्षण दबाव पर शिपमेंट से पहले 100% रिसाव निरीक्षण की पुष्टि करें, और पूछें कि क्या आने वाली सामग्री पर एसजीएस, टीयूवी, या बीवी तृतीय पक्ष सत्यापन उपलब्ध है।
