316 तरल शीतलन पाइप शमन रहस्य: कैसे कुछ जालसाज छिपी हुई कमजोरी जोड़ते हैं
2025 में निर्मित होने वाले किसी भी AI डेटा सेंटर में जाएँ, और आपको कूलिंग सिस्टम इंटीग्रेटर्स से एक ही प्रश्न सुनाई देगा: पाइप सामग्री और इसकी आंतरिक फिनिश पंप या मैनिफोल्ड से अधिक क्यों मायने रखती है?
क्योंकि ट्यूब वह जगह है जहां थर्मल प्रदर्शन ख़त्म हो जाता है। जापान, दक्षिण कोरिया और अमेरिका में विनिर्देशक सीख रहे हैं कि 0.4 माइक्रोन से कम या उसके बराबर आंतरिक खुरदरापन वाला 316 तरल शीतलन पाइप कोई विलासिता नहीं है। अब यह उच्च घनत्व वाले रैक में समय से पहले हीट एक्सचेंजर की खराबी और ग्लाइकोल क्षरण को रोकने के लिए आधार रेखा है।
यह आलेख बताता है कि पारंपरिक सैनिटरी टयूबिंग से परिशुद्धता से निर्मित 316 लिक्विड कूलिंग पाइप को क्या अलग करता है, और 5,000-यूनिट ऑर्डर करने से पहले आपूर्तिकर्ताओं का मूल्यांकन कैसे करें।
क्यों316L स्टेनलेस स्टीललिक्विड कूलिंग लूप्स के लिए डिफ़ॉल्ट बन गया
316L स्टेनलेस स्टील में मोलिब्डेनम (2.0-3.0%) होता है, जो इसे 304 ग्रेड की तुलना में गड्ढे और क्लोराइड हमले के लिए काफी बेहतर प्रतिरोध देता है। 45 डिग्री पर 25-30% प्रोपलीन ग्लाइकोल चलाने वाले एक बंद लूप में, शीतलक समय के साथ हल्का संक्षारक हो जाता है . 316एल इसका विरोध करता है . 304 नहीं करता है, और आक्रामक परिस्थितियों में 18-24 महीनों के भीतर सतह पर गड्ढा दिखाई देगा।
"एल" पदनाम का अर्थ है कम कार्बन (0.03% से कम या उसके बराबर)। यह गर्मी इनपुट के दौरान वेल्ड सीमाओं पर कार्बाइड वर्षा को रोकता है, जिस जोड़ पर विफलता होती है, वहां संक्षारण प्रतिरोध को संरक्षित करता है।
एएसटीएम ए312 के अनुसार, सीमलेस और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप के लिए मानक विनिर्देश, 316एल को 485 एमपीए की न्यूनतम तन्यता ताकत बनाए रखनी चाहिए। लेकिन मानक रसायन विज्ञान और न्यूनतम यांत्रिक गुणों को परिभाषित करता है। यह आंतरिक सतह खुरदरापन, वेल्ड बीड प्रोफाइल, या सफाई - तीन गुणों को नियंत्रित नहीं करता है जो तरल शीतलन प्रदर्शन को निर्धारित करते हैं।
यहां एक नज़र में जांचने लायक चीज़ें दी गई हैं:
| संपत्ति | क्या मानक कवर करता है | लिक्विड कूलिंग के लिए क्या आवश्यक है |
| रासायनिक संरचना | एएसटीएम ए312/जेआईएस जी3459 | 316L, निम्न कार्बन, Mo 2.0–3.0% |
| तन्यता ताकत | एएसटीएम ए370 प्रति 485 एमपीए से अधिक या उसके बराबर | वही, साथ ही वेल्ड संयुक्त अखंडता |
| आंतरिक सतह खुरदरापन | पाइप मानकों में निर्दिष्ट नहीं है | सटीक लूप के लिए Ra 0.4 μm से कम या उसके बराबर |
| साफ़-सफ़ाई | निर्दिष्ट नहीं है | कण मुक्त, कोई अवशिष्ट तेल नहीं |
| लीक अखंडता | प्रति शेड्यूल दबाव परीक्षण | 100% निरीक्षण, हीलियम विकल्प |
कूलिंग लूप्स में पारंपरिक ट्यूबिंग की छिपी लागत
सिंगापुर में एक पाइपिंग वितरक ने हाल ही में हमें एक रेट्रोफ़िट प्रोजेक्ट के बारे में बताया, जहां ग्राहक ने परिशुद्धता {{1}फिनिश 316 लिक्विड कूलिंग पाइप के बजाय मानक औद्योगिक टयूबिंग चुनकर पाइप लागत पर 18% की बचत की। आठ महीने बाद, सिस्टम ने आंतरिक दीवार पर सूक्ष्म कणों के संचय के कारण सीडीयू में मापनीय 11% ताप हस्तांतरण गिरावट दिखाई।
पुनः कार्य और शीतलक प्रतिस्थापन की लागत प्रारंभिक बचत से तीन गुना अधिक हो गई।
यह वह पैटर्न है जो हम मुंबई से लेकर डलास तक के बाजारों - में देखते हैं। खरीदारों को अक्सर बैच भिन्नता का सामना करना पड़ता है, जहां नमूना अनुमोदन पारित हो जाता है लेकिन बड़े पैमाने पर उत्पादन ट्यूब असंगत दीवार मोटाई या वेल्ड बीड फलाव के साथ आते हैं। मूल कारण: घरेलू सतह उपचार और वेल्डिंग नियंत्रण के बिना आपूर्तिकर्ता हर ऑर्डर को मानक पाइप उत्पादन के रूप में मानते हैं।
इंजीनियरों के लिए एक सरल नियम: यदि आपकी आंतरिक खुरदरापन विशिष्टता Ra 0.8 μm या अधिक है, तो आप कण संचय, उच्च पंप ऊर्जा मांग और एक शीतलक प्रतिस्थापन चक्र के लिए डिज़ाइन कर रहे हैं जो 12 से 18 महीने तक छोटा हो जाता है।
आंतरिक खुरदरापन: वह पैरामीटर जिसे अधिकांश खरीदार नज़रअंदाज कर देते हैं
उद्योग डेटा इंगित करता है कि सतह का खुरदरापन तरल शीतलन पाइप खरीद में सबसे कम निर्दिष्ट पैरामीटर है। मानक औद्योगिक पाइप आमतौर पर Ra 0.8 और 1.6 μm के बीच आंतरिक खुरदरापन प्रदान करता है। वह सतह, माइक्रोस्कोप के नीचे, एक उभरे हुए परिदृश्य की तरह दिखती है, जो निलंबित कणों, बायोफिल्म अग्रदूतों और अपमानित ग्लाइकोल उपोत्पादों के लिए एकदम सही जाल है।
0.4 μm से कम या उसके बराबर Ra वाला 316 तरल शीतलन पाइप एक प्रवाह पथ प्रदान करता है जो उद्योग पारंपरिक की तुलना में 50% चिकनी है। सिस्टम स्तर पर इसका क्या अर्थ है:
- कम कण संचय - चिकनी दीवारों का मतलब है प्रदूषकों के लिए कम लंगर बिंदु
- कम पंप ऊर्जा खपत - पूरे लूप में कम घर्षण हानि
- विस्तारित शीतलक जीवन अवक्रमण उत्पादों के लिए - कम न्यूक्लिएशन साइटें
- स्थिर ताप अंतरण - फिल्म गुणांक 5 साल के संचालन के दौरान लगातार बना रहता है
एक OEM इंजीनियर ने हमें बताया: "सबसे बड़ी चिंता नमूना गुणवत्ता नहीं है, बल्कि यह है कि क्या प्रत्येक बैच समान मानक बनाए रख सकता है।" यही कारण है कि बैचवार खुरदरापन सत्यापन किसी एकल नमूना रिपोर्ट से अधिक मायने रखता है।
कक्षीय वेल्डिंग और रिसाव रोकथाम: विश्वसनीयता के लिए गैर--परक्राम्य
वेल्डिंग कहाँ हैतरल शीतलन पाइपअसफल। पारंपरिक वेल्ड में एक पिनहोल दोष पूरे GPU रैक को कई दिनों तक ख़राब कर सकता है। विफलता लागत पाइप नहीं है - यह धीमी गति से ड्रिप के ऊपर निष्क्रिय पड़े 3-5 मिलियन डॉलर के कंप्यूट हार्डवेयर है।
चाइना सुपर टेक ऑर्बिटल वेल्डिंग तकनीक के साथ आईएसओ 3834 आधारित वेल्डिंग गुणवत्ता प्रबंधन लागू करता है। ऑर्बिटल वेल्डिंग टॉर्च रोटेशन को स्वचालित करती है, जिससे यात्रा की गति और आर्क गैप में मानवीय असंगतता समाप्त हो जाती है। परिणाम एक समान वेल्ड बीड है जिसमें लगातार प्रवेश - होता है जो सूक्ष्म रिसाव के खिलाफ सबसे प्रभावी नियंत्रण है।
शिपमेंट से पहले प्रत्येक 316 लिक्विड कूलिंग पाइप का रिसाव परीक्षण किया जाता है। महत्वपूर्ण अनुप्रयोगों के लिए, हीलियम रिसाव का पता लगाना उपलब्ध है, जो पारंपरिक वायवीय परीक्षण की तुलना में 100 गुना छोटे दोषों को पकड़ता है।
ऊर्जा भंडारण इंटीग्रेटर के एक निर्माण प्रबंधक ने हमें बताया: "तरल शीतलन में एक छोटी सी रिसाव समस्या बहुत महंगी विफलता पैदा कर सकती है।" उस एक वाक्य को प्रत्येक आपूर्तिकर्ता योग्यता निर्णय का मार्गदर्शन करना चाहिए।
मूल्यांकन ए316 लिक्विड कूलिंग पाइप आपूर्तिकर्ता: 5 सूत्रीय चेकलिस्ट
आरएफक्यू जारी करने से पहले, किसी भी उम्मीदवार आपूर्तिकर्ता के साथ इन पांच वस्तुओं को सत्यापित करें:
- घरेलू विनिर्माण कवरेज- क्या आपूर्तिकर्ता फॉर्मिंग, वेल्डिंग और सतह के उपचार को आंतरिक रूप से नियंत्रित करता है? बहु-विक्रेता समन्वय गुणवत्ता उत्तरदायित्व संबंधी अंतराल पैदा करता है। हमारे अनुभव में, जब कदम आउटसोर्स किए जाते हैं तो सामग्री और प्रक्रिया की स्थिरता सबसे अधिक प्रभावित होती है।
- आंतरिक खुरदरापन सत्यापन विधि- आईएसओ 4287 के अनुसार रा माप रिपोर्ट मांगें। यदि आपूर्तिकर्ता परीक्षण विधि का हवाला नहीं दे सकता है, तो उनके द्वारा उद्धृत मूल्य सत्यापन योग्य नहीं है।
- वेल्डिंग प्रमाणन स्तर- आईएसओ 3834 प्रमाणन नियंत्रित वेल्डिंग प्रक्रियाओं को प्रदर्शित करता है। इसके बिना, वेल्ड गुणवत्ता केवल ऑपरेटर कौशल पर निर्भर करती है।
- बैच ट्रैसेबिलिटी- क्या आपूर्तिकर्ता कच्चे माल की ताप संख्या और वेल्ड ऑपरेटर रिकॉर्ड के आधार पर उत्पादन बैच का पता लगा सकता है? निर्माता और व्यापारी के बीच यही अंतर है।
- लीक परीक्षण अभ्यासशिपमेंट से पहले - 100% निरीक्षण न्यूनतम है। विधि की पुष्टि करें: वायवीय दबाव परीक्षण, या महत्वपूर्ण लूप के लिए हीलियम मास स्पेक्ट्रोमेट्री।
चाइना सुपर टेक लिक्विड कूलिंग पाइप निर्माण के लिए किस प्रकार आगे बढ़ता है
चीन सुपर टेक कंपनी लिमिटेड12,000 टन वार्षिक उत्पादन क्षमता और 20+ देशों को निर्यात के साथ, 11+ वर्षों से तरल शीतलन घटकों का निर्माण किया है। हमारा 316 तरल शीतलन पाइप उत्पादन विशिष्ट जोखिमों को ध्यान में रखते हुए डिज़ाइन की गई एक समर्पित प्रक्रिया का पालन करता है।

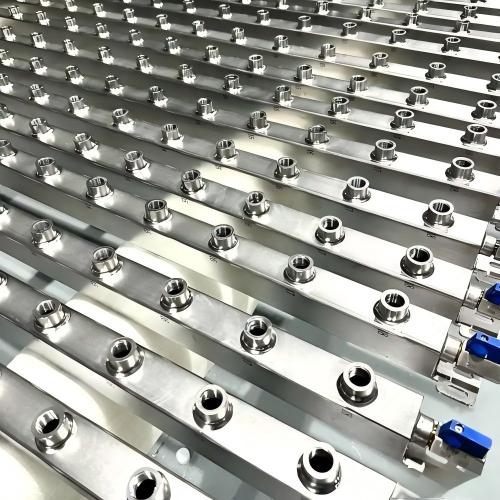

प्रक्रिया सामग्री सत्यापन से शुरू होती है, जहां प्रत्येक 304/316L बैच की पुष्टि ASTM A312 के विरुद्ध रासायनिक संरचना और सामग्री प्रमाणीकरण द्वारा की जाती है। सटीक ट्यूब बनाने से बाहरी आयाम 10×10 मिमी से 80×80 मिमी वर्ग खंड, दीवार की मोटाई 0.5-3.0 मिमी और लंबाई 6000 मिमी तक नियंत्रित होती है। सामान्य पाइप मिलों के विपरीत, हम एक ही छत के नीचे ट्यूब निर्माण, कक्षीय वेल्डिंग, पिकलिंग, निष्क्रियता, मशीनिंग और असेंबली को जोड़ते हैं।
आंतरिक सतह अनुकूलन एक अलग विनिर्माण चरण है, कोई बाद का विचार नहीं। पॉलिशिंग और पैसिवेशन के माध्यम से, हम एआई डेटा सेंटर कूलेंट लूप के लिए आवश्यक स्तर 0.4 μm - से कम या उसके बराबर रा प्राप्त करते हैं, जहां कण संदूषण सीधे सर्वर विश्वसनीयता को प्रभावित करता है। प्रत्येक तैयार ट्यूब बहु-स्तरीय निरीक्षण से गुजरती है: आयामी माप, वेल्ड निरीक्षण, सतह सत्यापन, और स्वच्छ, एंटी-संदूषण आवरण में पैकेजिंग से पहले 100% रिसाव परीक्षण।
हमारे पास ISO9001, ISO14001, ISO45001, ISO3834, CE और RoHS प्रमाणपत्र हैं। डेटा सेंटर और औद्योगिक थर्मल प्रबंधन में 600+ ग्राहक परियोजनाओं को आपूर्ति किए गए उत्पाद।
क्षेत्रीय आपूर्ति संबंधी विचार
प्रत्येक बाज़ार की अलग-अलग प्राथमिकताएँ होती हैं। जापानी इंटीग्रेटर्स स्वच्छता दस्तावेज़ीकरण और बैच ट्रैसेबिलिटी को सबसे ऊपर प्राथमिकता देते हैं। कोरियाई ग्राहक आमतौर पर एएसटीएम संदर्भों के साथ-साथ जेआईएस जी3459 अनुपालन की मांग करते हैं। आक्रामक परियोजना समय-सीमा के कारण मध्य पूर्वी परियोजनाओं को अक्सर तेजी से वितरण की आवश्यकता होती है, जो निर्यात दलालों के बजाय घरेलू उत्पादन वाले आपूर्तिकर्ताओं को प्राथमिकता देती है।
यदि आपके प्रोजेक्ट को कस्टम बेंड्स, मैनिफोल्ड्स या पूर्ण लिक्विड कूलिंग असेंबलियों की आवश्यकता है, तो सीधे ट्यूब आपूर्ति से परे आपूर्तिकर्ता की निर्माण क्षमता को सत्यापित करें। एक आपूर्तिकर्ता जो घर में जटिल ज्यामिति का निर्माण कर सकता है, वह आपकी स्थापना जटिलता और आपूर्तिकर्ता समन्वय बोझ को कम कर देगा।
आपके अगले आरएफक्यू के लिए अंतिम पंक्ति
आज आपके द्वारा निर्दिष्ट 316 तरल शीतलन पाइप अगले दशक के लिए आपके शीतलन प्रणाली की विश्वसनीयता निर्धारित करता है। तीन पैरामीटर सबसे अधिक मायने रखते हैं: आंतरिक खुरदरापन, वेल्ड अखंडता, और बैच स्थिरता।
आंतरिक खुरदरापन Ra 0.4 μm से कम या उसके बराबर नई आधार रेखा है
100% रिसाव परीक्षण के साथ आईएसओ 3834-नियंत्रित वेल्डिंग अनिवार्य है
बैच के अनुसार सत्यापन से आपकी आपूर्तिकर्ता योग्यता सुनिश्चित होनी चाहिए
हम 316 लिक्विड कूलिंग पाइप का निर्माण करते हैं और 20+ देशों में आपूर्ति करते हैं। हमारी इंजीनियरिंग टीम सामग्री प्रमाणन, परीक्षण विधियों और वॉल्यूम मूल्य निर्धारण के साथ 24 घंटों के भीतर प्रतिक्रिया देती है।
[उद्धरण का अनुरोध करें] - 24 घंटे के भीतर इंजीनियरिंग उत्तर
विशिष्टता जांच: 316L प्रति ASTM A312, वर्गाकार ट्यूब 10×10 मिमी से 80×80 मिमी, दीवार की मोटाई 0.5–3.0 मिमी, आंतरिक Ra 0.4 μm प्रति ISO 4287 से कम या उसके बराबर, 100% रिसाव का परीक्षण किया गया। ISO9001 / ISO3834 / CE / RoHS प्रमाणित. 11+ वर्ष, 12,000 टन/वर्ष, 600+ परियोजनाएं।
अक्सर पूछे जाने वाले प्रश्न
लिक्विड कूलिंग पाइप के लिए 304 और 316L के बीच क्या अंतर है?
+
-
मुख्य अंतर यह है कि मोलिब्डेनम सामग्री . 316एल में 2.0-3.0% मो होता है, जो इसे गड्ढों और क्लोराइड संक्षारण के प्रति काफी अधिक प्रतिरोधी बनाता है। एआई सर्वर लूप्स में ग्लाइकोल आधारित कूलेंट के लिए, 316L लंबे समय तक सेवा जीवन प्रदान करता है। यह शुद्ध पानी या विआयनीकृत जल प्रणालियों के लिए उपयुक्त है जहां संक्षारण जोखिम कम होता है।
तरल शीतलन पाइपों पर आंतरिक सतह खुरदरापन कैसे मापा जाता है?
+
-
आंतरिक खुरदरापन (आरए) आईएसओ 4287 के अनुसार एक सतह प्रोफिलोमीटर का उपयोग करके मापा जाता है। जांच आंतरिक दीवार को पार करती है और औसत सतह विचलन को रिकॉर्ड करती है। हमारे 316 तरल शीतलन पाइपों के लिए, 0.4 μm से कम या उसके बराबर रा को केवल नमूनों पर नहीं, बल्कि प्रति बैच के आधार पर सत्यापित किया जाता है।
कस्टम {{0}आकार 316 लिक्विड कूलिंग पाइप के लिए न्यूनतम ऑर्डर मात्रा क्या है?
+
-
मानक आकारों में एकल उत्पादन बैच से शुरू होने वाले लचीले MOQ होते हैं। 10×10 मिमी से 80×80 मिमी तक वर्ग ट्यूब, दीवार की मोटाई 0.5-3.0 मिमी, और 6000 मिमी तक की लंबाई सहित कस्टम आयाम - ड्राइंग समीक्षा के बाद पुष्टि की जाती है। हमारी इंजीनियरिंग टीम व्यवहार्यता और लीड टाइम के साथ 24 घंटे के भीतर प्रतिक्रिया देती है।
आप बड़े पैमाने पर उत्पादन में बैच स्थिरता कैसे सुनिश्चित करते हैं?
+
-
कच्चे माल के सत्यापन से लेकर अंतिम शिपिंग तक बैच स्थिरता को घरेलू उत्पादन के माध्यम से नियंत्रित किया जाता है। प्रत्येक बैच का रासायनिक संरचना, आयामी सटीकता, सतह खुरदरापन और रिसाव अखंडता के लिए परीक्षण किया जाता है। हम हीट नंबरों का पूर्ण पता लगाने की क्षमता बनाए रखते हैं, यही कारण है कि बड़े पैमाने पर उत्पादन के लिए 600+ ग्राहक हम पर भरोसा करते हैं।
316 लिक्विड कूलिंग पाइप ऑर्डर के लिए मानक लीड समय क्या है?
+
-
मात्रा और जटिलता के आधार पर, मानक लीड समय आम तौर पर स्टॉक आकार के लिए 7-15 दिन और कस्टम विनिर्देशों के लिए 15-25 दिन होता है। अत्यावश्यक परियोजनाओं के लिए त्वरित विकल्प उपलब्ध हैं। अपने विनिर्देश के आधार पर सटीक लीड समय के लिए हमसे संपर्क करें।
